Описание системы

Измерительный комплекс (ИК) «Эмерсит М-35» предназначен  для построения территориально распределенных систем мониторинга состояния защищенности населения и критически важных объектов от угроз природного и техногенного характера.

ИК «Эмерсит М-35» осуществляет преобразование сигналов первичных датчиков, пересчет сигналов первичных датчиков в значения соответствующих физических величин, статистическую обработку, контроль нахождения измеренных величин в заданных пределах, а также  передачу результатов измерений и тревожных сообщений в центр наблюдения (мониторинга) в режиме реального времени.

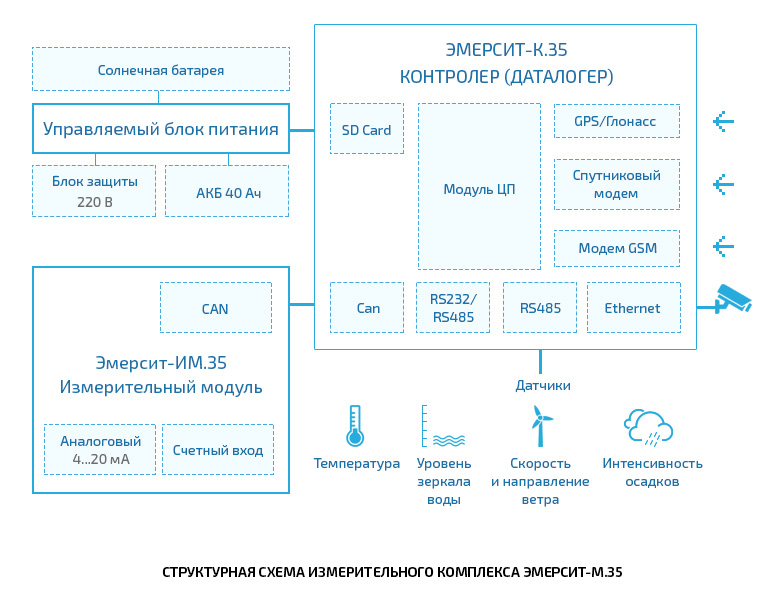

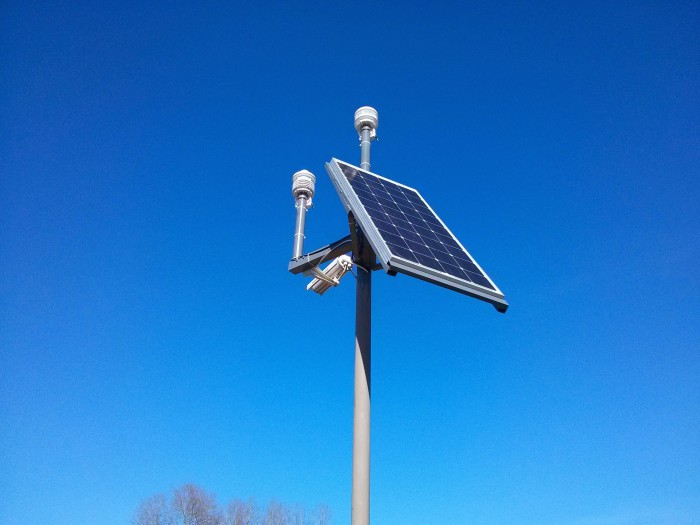

Измерительный комплекс состоит из комплекта датчиков или измерительных модулей физических величин, средств обеспечения электропитания, управляющего контроллера (даталогера) и средств связи для передачи измерительной и тревожной информации в центр мониторинга. С целью обеспечения единства времени измерения, управляющий контроллер содержит приемник сигналов GPS/ГЛОНАС.

Измерительный комлекс «Эмерсит М-35» снабжен различными интерфейсами для подключения первичных датчиков. В зависимости от типа проектных угроз, ИК «Эмерсит М-35» может быть снабжен датчиками для измерения следующих параметров окружающей среды:

• уровень зеркала воды рек и открытых водоемов
• количество и интенсивность осадков
• вид осадков
• мощность фонового эквивалента дозы гамма-излучения
• содержание аварийно- ,химически опасных и токсичных веществ в атмосферном воздухе
• наличие и концентрация в атмосфере газов углеводородной группы
• наличие в атмосфере боевых отравляющих веществ
• скорость и направления ветра
• температура и относительная влажность атмосферного воздуха
• абсолютные и относительные данные атмосферного давления
• высота снежного покрова
• температура на поверхности почвы и на заданной глубине
• суммарная солнечная радиация

Характеристики ИК «Эмерсит М-35»

• вандалоустойчивый корпус ИК «Эмерсит-35» предназначен для работы при температуре воздуха от - 40°С до +50°С
• аккумуляторная батарея (АКБ) обеспечивает работу комплекса в течение 15 суток. Заряд АКБ возможен от сети пременного тока 220В или от альтернативных источников энергии (солнечные батареи, ветрогенераторы)
• синхронизация внутренних часов управляющего контроллера производится с сигналами точного времени с погрешностью ± 1с. Периоды опроса датчиков и график выхода на связь в штатном режиме задаются программным способом. При достижении любого из измеряемых параметров отметок неблагоприятного или опасного явлений, комплекс автоматически переходит в учащенный режим измерения и начинает немедленную передачу тревожной информации в центр мониторинга
• передача информации осуществляется по сетям стандарта Ethernet, GSM, Tetra и VSAT

Программное обеспечение комплекса измерительного параметров окружающей среды "Эмерсит-М35"

Программное обеспечение комплекса измерительного параметров окружающей среды «Эмерсит-М35» (далее - ПК ЭМ35) предназначено для работы в составе комплекса автоматических измерительных гидрометеорологических комплексов «Эмерсит-М35» (далее – Комплекс), выступая интеллектуальным ядром обработки данных и управления оборудованием и компонентами.

Работа программного обеспечения производится автономно, не требует оператора в процессе повседневной эксплуатации.

Программное обеспечение комплекса измерительного параметров окружающей среды «Эмерсит-М35» предназначено для решения следующих задач:

1. Обеспечения непрерывной работы компонентов и модулей Комплекса, подключаемых измерительных устройств, систем электропитания и связи;
2. Первичной обработки данных измерительных систем Комплекса;
3. Организации связи между Комплексом и системами сбора и обработки данных более высокого уровня;
4. Контролем состояния Комплекса и его компонентов;
5. Формирования и отправки посредством имеющихся каналов связи оповещений и тревожных сообщений предметного и технологического характера;
6. Ведения оперативного архива измеренных предметных величин и телеметрической информации.

Платформа выполнения программного обеспечения

Программное обеспечение комплекса измерительного параметров окружающей среды «Эмерсит-М35» выполняется на аппаратной платформе на базе процессора, имеющего ARM-архитектуру, являющейся подключаемым компонентом управления измерительного комплекса «Эмерсит-М35». Программа выполняется на специально настроенной и сконфигурированной операционной системой семейства Linux, устанавливаемой на аппаратную платформу.

Функциональное назначение

ПК ЭМ35 выполняет следующие функции:

• интерпретация и статистическая обработка результатов измерения, полученных от измерительных датчиков Комплекса;
• управление работой подключенных к Комплексу датчиков;
• ведения архива измеренных величин;
• хранение в энергонезависимой памяти репрезентативных уровней измеряемых величин, относительно которых превышение или снижение текущих показателей измерительного оборудования является важным для конечного пользователя;
• распознавание момента превышения (снижения) измеряемых параметров относительно репрезентативных уровней;
• формирование и отправка сообщений с результатами измерений в адрес вышестоящих систем сбора и обработки данных;
• формирование и отправка диагностических сообщений о состоянии оборудования и компоненты Комплекса в адрес служб мониторинга состояния Комплексов и вышестоящие системы сбора и обработки данных;
• формирование и отправка сообщений о выходе за пределы репрезентативных величин измеряемых параметров (тревожных сообщений) в вышестоящие системы сбора и обработки данных;
• формирование и отправка сообщений о выходе за пределы репрезентативных величин измеряемых параметров (тревожных сообщений) в системы оповещения;
• управление и взаимодействие с модемом GSM;
• управление и взаимодействие со спутниковым модемом;
• управление электропитанием измерительных систем и датчиков;
• получение и обработка сигналов точного времени и географических координат от систем GPS/ГЛОНАСС;
• управление каналообразующей аппаратурой связи с заданным алгоритмом выбора доступного поставщика услуг связи;
• управление частотой передачи измерительной и диагностической информации для каждого поставщика услуг связи в отдельности при работе в штатном режиме;
• незамедлительная передача тревожной информации по первому доступному каналу связи при выходе измеряемых параметров за пределы репрезентативных уровней;
• измерение параметров электропитания аккумуляторной и солнечной батарей;
• управление зарядом АКБ с приоритетом использования энергии солнечной батареи;
• обработка фото- и видео- данных с видеокамер, установленных на Комплексе;
• диагностика подключенных датчиков, с передачей результатов диагностики в вышестоящие системы сбора и обработки данных;
• автоматический переход в режим учащенных измерений при достижении измеряемыми параметрами репрезентативных уровней и в случае высокой интенсивности их роста;
• приведение измерений уровня воды к Балтийской системе высот при работе с датчиками измерения уровня воды;
• ведение долговременного архива измеренных величин на внешних носителях;
• автоматический переход в режим учащенных измерений и передачи данных при достижении измеряемыми параметрами репрезентативных уровней.

Показатели назначения программного обеспечения комплекса измерительного параметров окружающей среды «Эмерсит-М35»

ПК ЭМ35 обеспечивает следующие показатели назначения:

• поддержка работы 10-ти разрядного аналого-цифрового преобразователя;
• поддержка работы интерфейса внешних носителей информации SD;
• поддержка работы 6 цифровых последовательных выходов одновременно;
• поддержка работы с цифровыми последовательными входами интерфейсов RS-232 / RS-485 / SDI-12;
• поддержка работы 4 (четырех) дискретных входов;
• поддержка модульной архитектуры измерительного комплекса «Эмерсит-М35» в части подключения новых входных портов за счет подключения новых модулей;
• поддержка протокола взаимодействия модулей по общей шине CAN стандарта ISO 11898;
• возможность изменения дискретности периода измерений с шагом изменения дискретности в 1(одну) минуту;
• взаимодействие с оборудованием Комплекса с использованием интерфейса RS-232;
• взаимодействие с оборудованием Комплекса с использованием интерфейса RS-485;
• взаимодействие с оборудованием Комплекса с использованием интерфейса CAN;
• взаимодействие с оборудованием Комплекса с использованием интерфейса Ethernet 10/100 Base-T;
• взаимодействие с оборудованием Комплекса с использованием интерфейса USB;
• поддержка работы двух модемов GSM с организацией работы в режиме «основной модем – горячий резерв»;
• синхронизация времени по GPS/ГЛОНАСС c погрешностью не более ± 1 секунды.

Стоимость программного обеспечения комплекса измерительного параметров окружающей среды «Эмерсит-М35»

Стоимость программного обеспечения комплекса измерительного параметров окружающей среды «Эмерсит-М35» определяется конкретным исполнением и комплектацией комплекса измерительного параметров окружающей среды «Эмерсит-М35», на котором данное программное обеспечение будет установлено.

Установка программного обеспечения комплекса измерительного параметров окружающей среды «Эмерсит-М35»

Для установки ПК ЭМ35 необходимо следующее техническое обеспечение:

• иметь чистую SD-карту для установки в аппаратную платформу компонента управления измерительного комплекса «Эмерсит-М35»;
• Персональный компьютер (ноутбук, ПЭВМ) под управлением операционной системой семейства Windows (версия не хуже Windows 7) со слотом для установки SD карты.
